【简述】城市换热站测控系统是通过对供热系统的温度、压力、流量、开关量等进行测量、控制及远传，实现对供热过程有效的遥测、遥感、?？?、遥调。
城市换热站测控系统是通过对供热系统的温度、压力、流量、开关量等进行测量、控制及远传，实现对供热过程有效的遥测、遥感、?？?、遥调。城市换热站测控系统是区域供热系统中的重要组成部分，它将实时、全面了解供热系统的运行工况，监测不利工况点的压差，保证区域供热系统安全合理地运行，并可根据运行数据进行供热规划和科学调配，为热力部门提供准确、有效的重要数据。

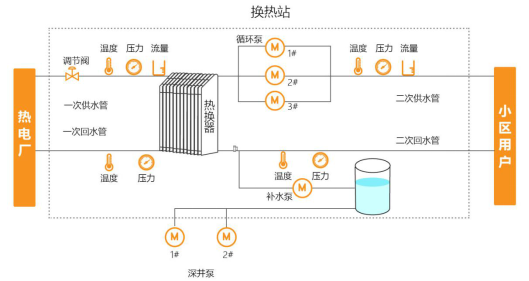

系统由现场感知层、数据处理层、网络传输层、系统应用层构成，其中现场感知层包含现场设备、温度变送器、压力变送器、流量计、水泵/阀门控制柜等二次仪表；数据处理层包含换热站监控终端，网络传输层包含3G网络、INTERNET公网；系统应用层包含服务器、值班计算机、手机移动端。
现场感知层可采用MFE600A电磁流量计，MPM6861智能无线压力变送器、MPM483防爆压力变送器、MPM4700液位变送器、MTM一体化温度变送器等。

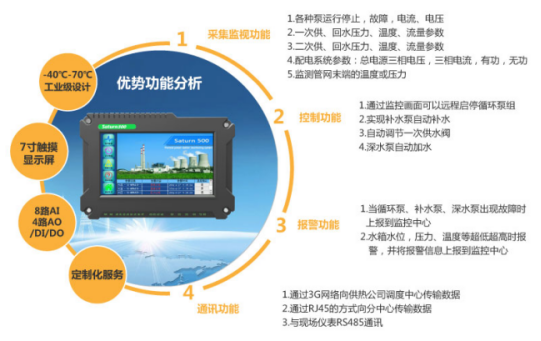

1.功能特点
一次网监测由Saturn400换热站监测终端负责一次回路数据的采集与执行，并由Saturn400换热站监测终端负责上、下通讯，通过RJ45端口或3G与换热站监控中心、公司调度中心进行通讯。其功能框图见下图所示:

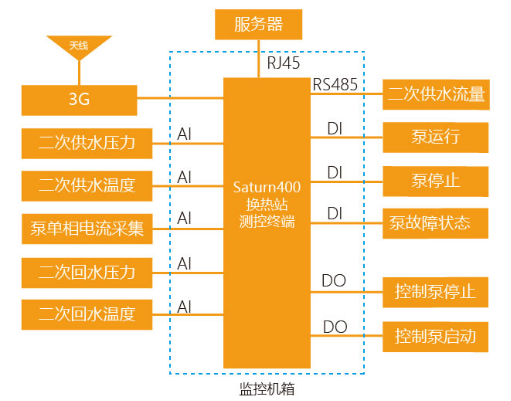

3.二次网监测
深井泵监测主要由Saturn400换热站监测终端负责2台深井泵的数据采集和控制，可以由补水箱液位参与构成闭环控制,并由Saturn400换热站监测终端负责上、下通讯。通过RJ45端口或3G与换热站监控中心、公司调度中心进行通讯。其功能框图见下图所示:

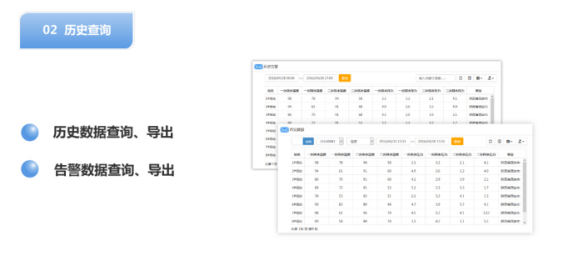

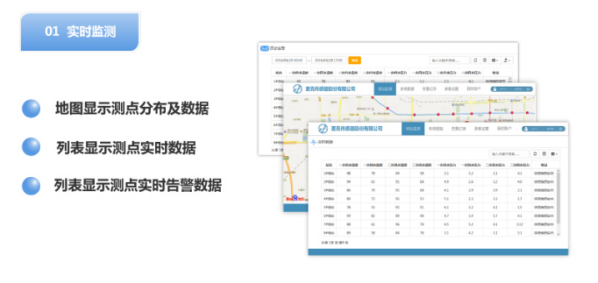

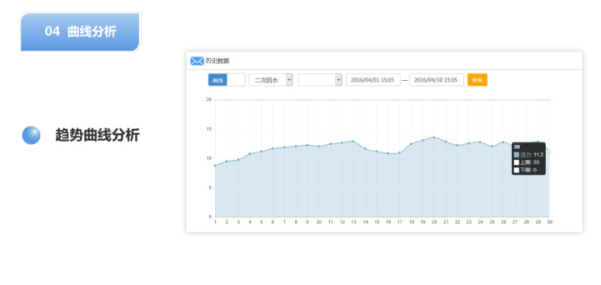

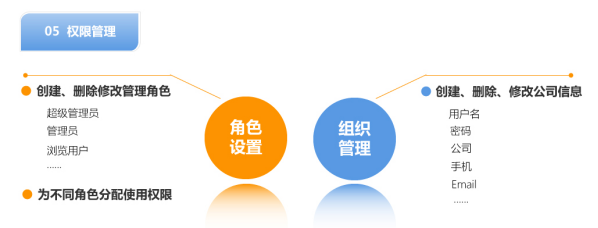

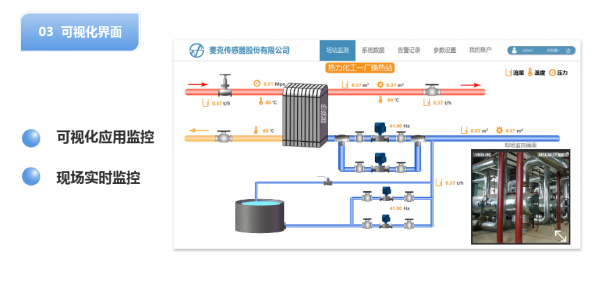

1.PC端监控平台
手机移动端随时随地方便查看实时数据、历史数据、告警数据、进行数据分析，第一时间掌握现场动态。
