引黄工程 | 野外明渠流量测量解决方案

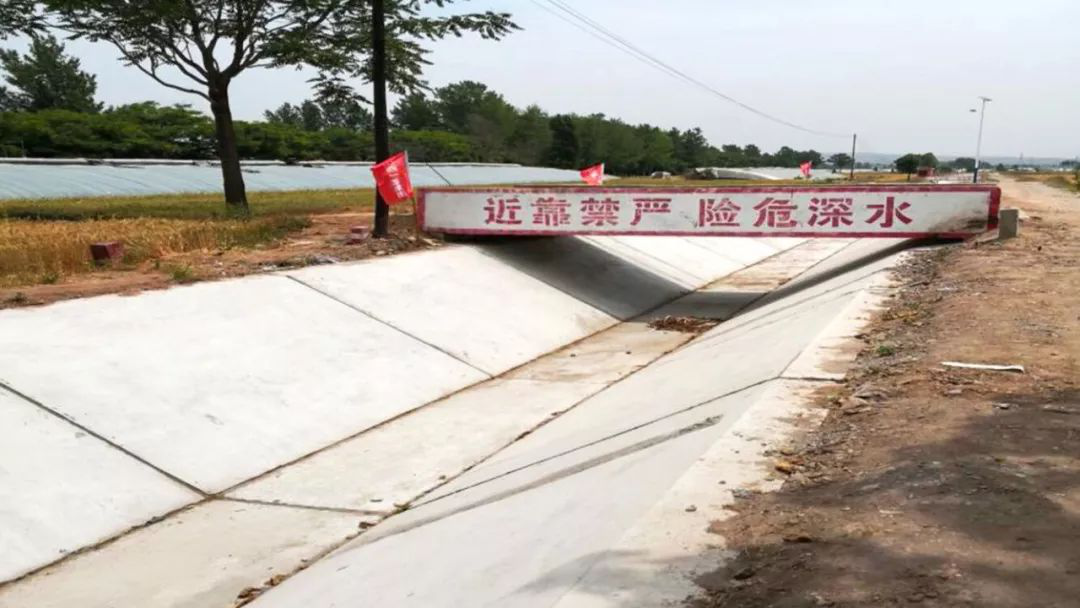

现场勘查
1. 渠道是否为矩形渠或梯形渠，若不满足，则需要进行改造；
3. 渠道底部相对平整，无淤积。
经过现场勘察，为客户推荐流速面积法测量明渠流量，液位测量采用超声波液位计，流速测量采用电磁流速仪。

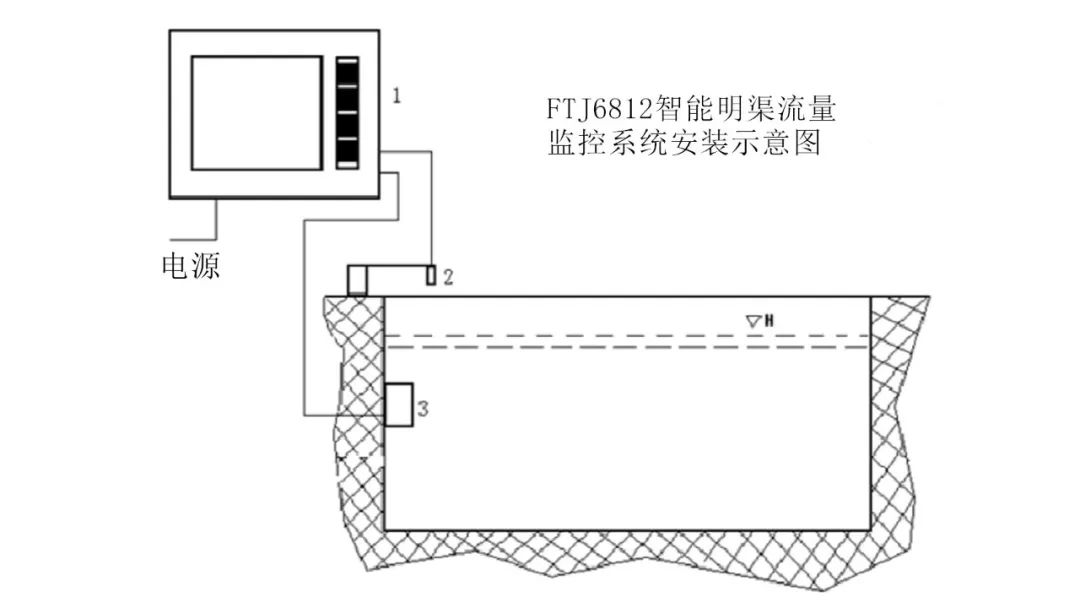

明渠流量计由流量显示仪、电磁流速计、超声液位计三部分构成。电磁流速计安装于渠道中，将水流速度转换为电信号通过电缆传送给显示仪。超声液位计安装在流速计附近的渠道上方，测量渠道横断面上方的水位深度值，通过 4～20mA 电流信号形式传送给显示仪。显示仪将流速信号、水位信号以及各种渠道参数通过运算得到过水断面的水流量。
依据明渠测流标准的多点法规定，能随机修正流量变化引起的流速测量插入深度变化对流量影响。
无线传输

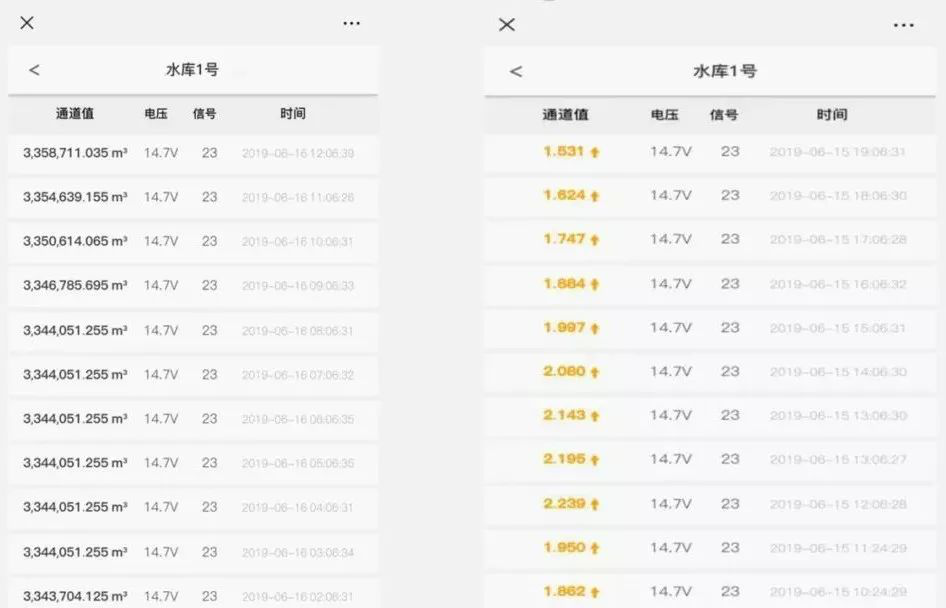

监测点兼具防雷、防水等特性，蓄电池与太阳能的配合供电，可以解决各种现场供电问题。操作人员可以通过电脑或手机查询数据，实时监测液位和流量的变化情况，手机端监控如图所示：
1. 流速传感器安装

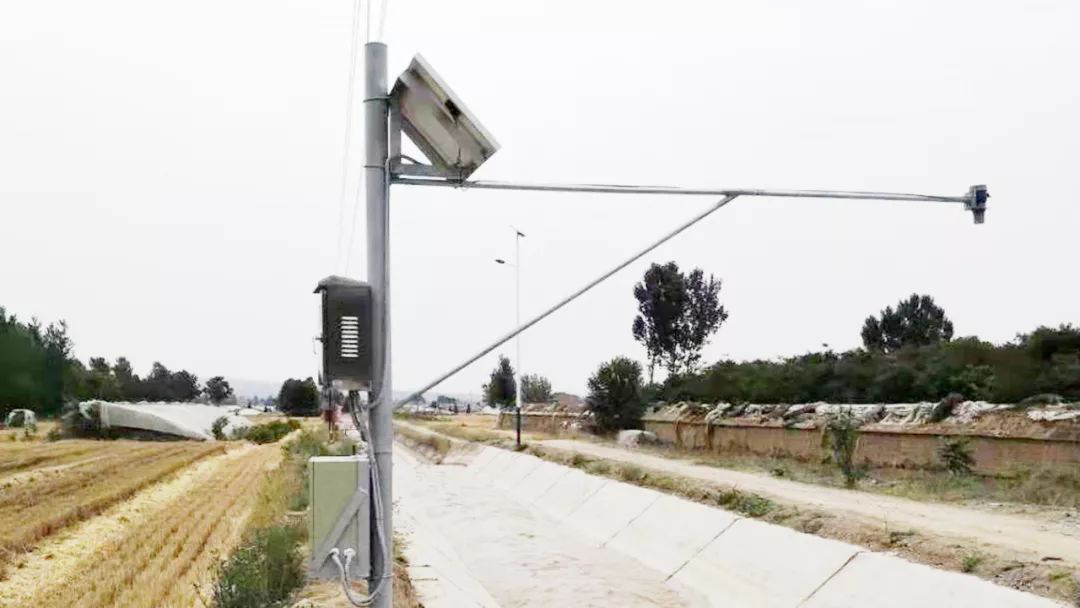

2. 液位计安装

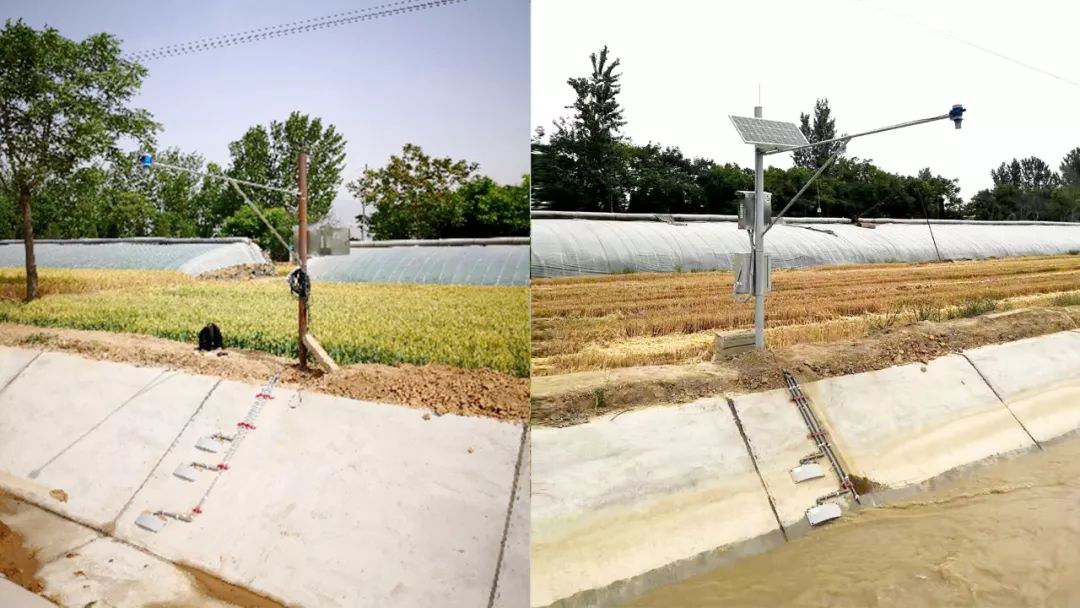

（项目现场采用一点多线式多点法安装）
